Zvučna izolacija stropa i zida od buke susjeda

Koliko nas se barem jednom požalilo na buku susjeda i htjelo se izolirati od njih? Život u gradovima sve češće podrazumijeva kupnju stanova u starogradnji ili novogradnji. A ako ste "sretnici" da imate bučne susjede, svakako ste među onima koji traže rješenja za zvučnu izolaciju stropa ili zidova. To se događa zato što u slučajevima starogradnje zahtjevi za akustičnom udobnošću nisu bili tako visoki kao sada a, nažalost, i u nekim novim projektima akustična izvedba i kvaliteta sustava koji se koriste nisu na visini zadatka.

KAKAV JE ZVUK... OD SUSJEDA (BUKA)?

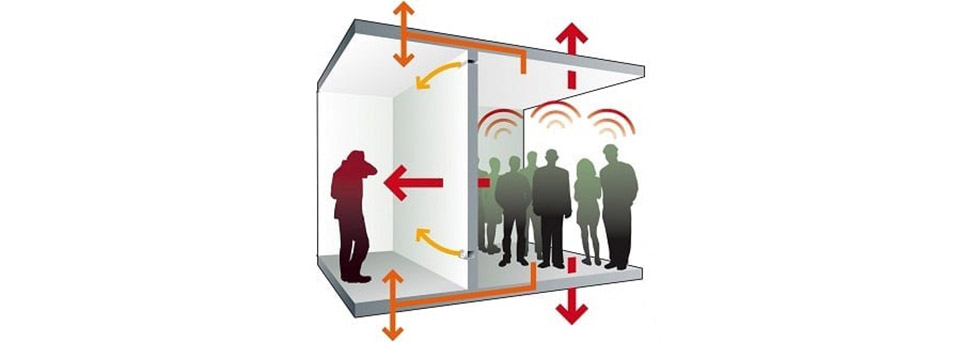

Svaka buka zahtjeva izvor emisije (susjed do vas ili susjed iznad) i primatelja (vi).

Zvukovi su vibracije izvora koje se prenose zrakom ili preko materijala. Intenzitet vibracija mjeri se u decibelima (dB), a što su vibracije jače, to je i broj decibela veći, što povećava slušnu nelagodu. No, povećanje intenziteta od 3 dB vaše će uho percipirati kao udvostručenje razine buke: ako dva automobila jedan do drugog proizvode buku intenziteta 70 dB, ukupna buka nije 140 dB, već 73 dB!

Da biste dobili ideju o razinama buke, evo nekoliko primjera:

• 0 dB - Tišina (prag čujnosti) – 0 dB
• 30 dB - Govor šapatom
• 65 dB - Žustar razgovor, televizija (prag umora – pojavljuje se nelagoda)
• 75 dB - Vrištanje, usisivač
• 80 dB - Vrlo intenzivan promet (prag rizika – počinje biti štetno za ljudsko uho)
• 90 dB - Lavež psa (prag opasnosti – iritacija, buka je uznemirujuća)
• 100 dB - Sirena automobila
• 110 dB - Sirena hitne pomoći
• 120 dB - Polijetanje aviona udaljenog 100 m (prag boli – iznad ovog praga može doći do gubitka sluha)

UČINKOVITOST ZVUČNE IZOLACIJE

Većina zahtjeva za zvučnu izolaciju dolazi od ljudi koji žele da im buka njihovih susjeda prestane smetati. Međutim, treba imati na umu da se najučinkovitija zvučna izolacija provodi na izvoru, odnosno u prostoriji u kojoj se buka proizvodi, u susjednoj sobi. Budući da ne možete natjerati susjede da renoviraju svoj stan radi vaše akustične udobnosti, morate pribjeći drugim metodama zvučne izolacije: akustičnim zidovima ili stropovima od gipskartonskih ploča za zvučnu izolaciju.

Zvučna izolacija u vašem domu (prijamnik) može se postići samo ako se buka kontrolira duž putanje širenja (zid, strop) na praktičan način. Također treba uzeti u obzir da izbor bilo koja metoda zvučne izolacije uključuje promjene unutarnjeg prostora.

ZVUČNA IZOLACIJA OD SUSJEDA IZNAD

Hodanje na petama, pomicanje namještaja i lupanje prenose se od gore prema dolje, kroz strop. Postoje dva opća rješenja za smanjenje ove buke:

• Susjed iznad bi trebao napraviti plivajući pod (tj. izliti estrih preko elastičnog sloja - obično ekstrudiranog polistirena ili još bolje kamene vune - tako da estrih nije u izravnom kontaktu s armiranobetonskim podom)
• • Vaš strop akustički izolirate suhomontažnim sustavom. Malo je vjerojatno da će susjed na katu pristati izvesti plutajući pod.

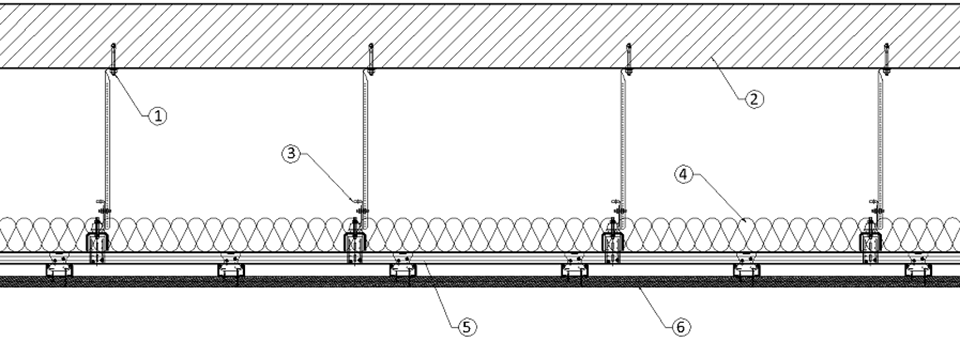

Spušteni strop od gipskartonskih ploča koji preporučamo sastoji se od:

• NIDA Acoustic gipskartonske ploče - vrlo velika gustoća gipsane jezgre značajno doprinosi smanjenju buke; što je veći broj slojeva ploča, učinkovitija je zvučna izolacija. U posebnim slučajevima stropovi od gipskartonskih ploča mogu imati čak 4 sloja gipskartonskih ploča.
• Phoni Light ovjes za vješanje spuštenog stropa - posebna vrsta ovjesa koja zahvaljujući elastičnom dijelu u komponenti apsorbira vibracije koje bi se prenijele direktnim pričvršćivanjem metala na metal.
• Mineralna vuna visoke gustoće (10-15 kg/m³) - prisutnost mineralne vune može poboljšati akustičnu izvedbu sustava gipskartonskih ploča za 9 dB; veća debljina sloja mineralne vune povećava zvučnu izolaciju.
• Što veći plenum - to je prostor između međukatne konstrukcije i spuštenog stropa. Zrak u ovom prostoru pomaže povećati zvučnu izolaciju; samo je bitno osigurati da soba ima visinu od 2,50 m prema građevinskim propisima.

1. Mehaničko pričvršćenje
2. Međukatna konstrukcija od armiranog betona
3. Phoni Light konektor
4. Mineralna vuna
5. Metalni profili CD60 (dvostruka potkonstrukcija)
6. Gipskartonska ploča 2x NIDA Acoustic 12.5mm

ZVUČNA IZOLACIJA OD PRVIH SUSJEDA

Zabave, glasan razgovor, televizija ili usisavač proizvode zvukove koji se prenose horizontalno, kroz zidove. Kako biste smanjili intenzitet buke, možete birati između:

• Izvođenje šahte tj. samonosive obloge na zajedničkom zidu koji dijelite sa susjedom
• Izvođenje obloge čija se konstrukcija pričvršćuje ovjesom u zajednički zid Ove vrste sustava oblaganja, uz zvučnu izolaciju, također imaju i prednost izravnavanja konstrukcijskih zidova. Oni uključuju konstrukciju metalnih profila između zida i gipskartonske ploče. Razliku čini korištenje mehaničkih učvršćenja, odnosno pričvršćivanje metalnih profila na već postojeći zid.

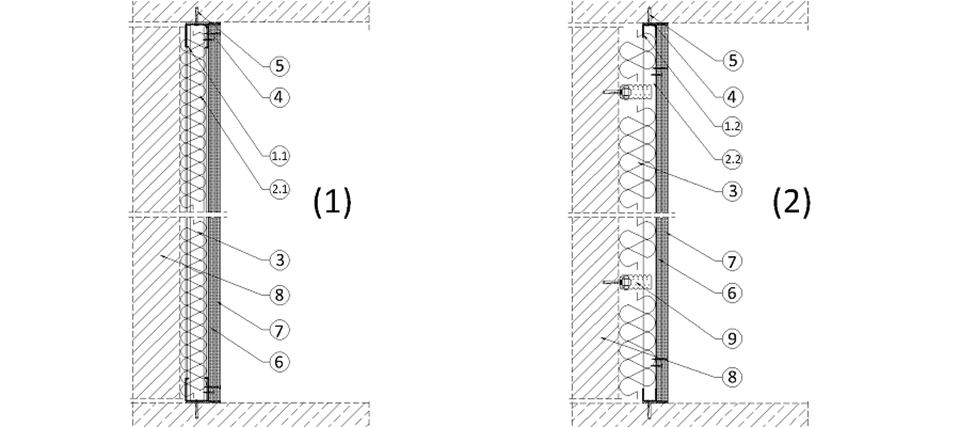

Samonosiva obloga od gipskartonskih ploča za zvučnu izolaciju koju preporučujemo sastoji se od:

• Gipskartonskih ploča s visokim akustičnim svojstvima. Budući da se radi o zidu, LaDura ili NIDA Acoustic ploča je vrlo prikladna: nudi zvučnu izolaciju, otpornost na udarce i visoku tvrdoću, što omogućuje montažu namještaja izravno na ploču.
• Metalnih profila - nosači CW50, učvršćeni između profila vodilica UW50 (kod direktno pričvršćenih profila koriste se profili CD60 i vodilice UD30).
• Mineralne vune visoke gustoće, postavljene između profila.
• "Tampon prostora" između zida i profila, sa ulogom apsorbera zvuka.

U slučaju izvedbe obloge s mehaničkim pričvršćivanjem na zid, dodatno se preporuča sljedeće:

• Akustični ovjes (metalne spojnice s gumenim dijelom), koje se koriste za pričvršćivanje profila na zid; imaju sličnu ulogu kao Phoni Light konektori za spuštene stropove.

1. Metalni profili - vodilice: 1.1. NIDA Metal UW profil (za samonosivu oblogu – slučaj (1)) 1.2. NIDA Metalni UD profil (za obloge s ovjesom - slučaj (2))
2. Metalni profili - nosači: 2.1. NIDA Metalni CW profil (za samonosivu oblogu – slučaj (1)) 2.2. NIDA Metalni CD profil (za obloge s ovjesom - kućište (2))
3. Mineralna vuna
4. Brtvena izolacijska traka
5. Mehaničko pričvršćenje
6. Gipskartonska ploča 1xNIDA Acustic 12.5mm
7. Gipskartonska ploča 1xLaDura 12.5mm
8. Konstrukcijski zid
9. Akustični ovjes (mehaničko pričvršćivanje)

DETALJI KOJI SU BITNI U AKUSTIČNIM SUSTAVIMA

U svim gipkartonskim sustavima na razini mjestima učvršćenja (ovjes, spojnice, vijci, pričvršćivanje metalnih profila na konstruktivne elemente) mogu se formirati akustični mostovi. Oni predstavljaju mjesta kroz koja zvuk lako "prolazi" s jedne strane na drugu, zbog krute povezanosti elemenata. Ali akustični mostovi se mogu izbjeći korištenjem adekvatnih elemenata: brtvene izolacijske trake na kontaktu metalnih profila s konstrukcijskim elementima, ali i ovjesa s gumenim dijelovima (akustični ovjes, Phoni Light konektori).

REZULTATI: 41% I 36% POVEĆANJE ZVUČNE IZOLACIJE

Kroz program akustične simulacije, usporedili smo dva slučaja za svaku situaciju: vertikalne i horizontalne zvukove.

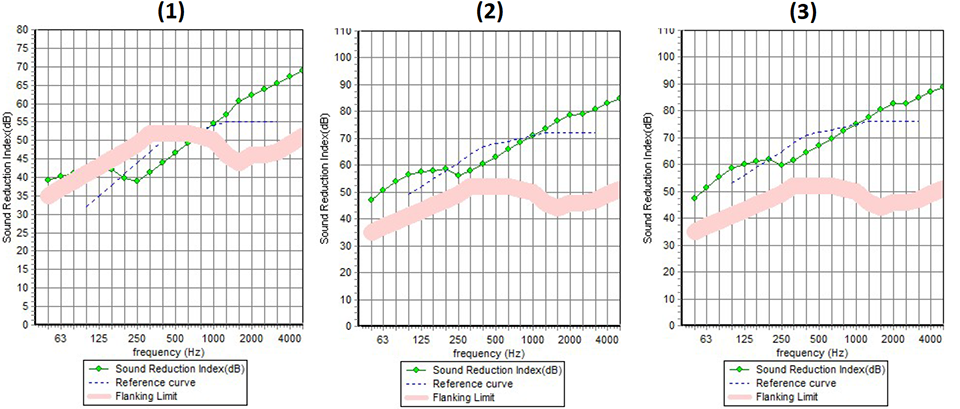

U slučaju vertikalnih zvukova, kroz strop, analizirali smo:

• akustične karakteristike u uobičajenim uvjetima: armiranobetonska ploča debljine 12 cm (slučaj 1)
• akustične karakteristike sustava koje preporučujemo, s direktnim ovjesom, bez elastičnog dijela (slučaj 2) i s Phoni Light konektorima (slučaj 3).

Rezultati pokazuju povećanje akustičnih karakteristika od 33% kada koristimo konektore bez elastičnog dijela, odnosno 41% kada koristimo Phoni Light konektore.

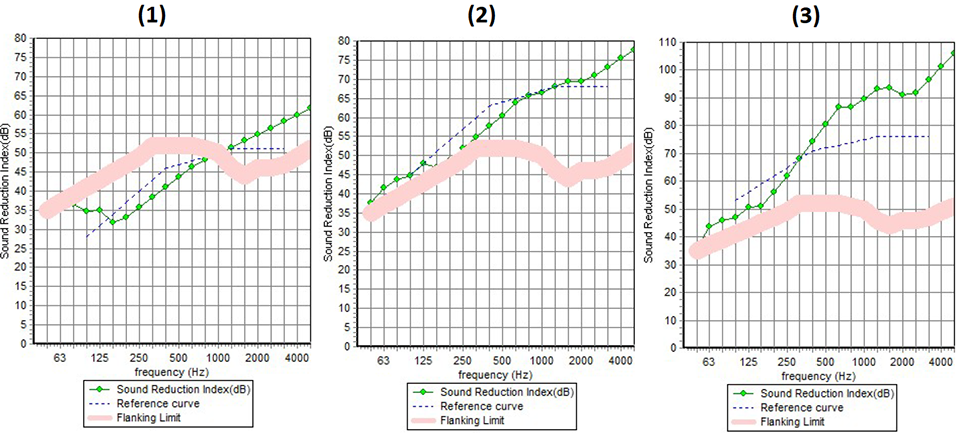

U slučaju horizontalnih zvukova, kroz zidove od gipskartonskih ploča, analizirali smo:

• akustične karakteristike u uobičajenim uvjetima: zidani zid debljine 25 cm (slučaj 1)
• akustične karakteristike sustava koje preporučujemo: obloge s mehaničkim učvršćenjem (slučaj 2) i samonosive obloge (slučaj 3).

Rezultati pokazuju povećanje akustičnih karakteristika od 36% za oblaganje s mehaničkim pričvršćivanjem akustičnim ovjesom, te za 53% za samonosivo oblaganje.

Stoga, možete koristiti Siniat sustave gipskartonskih ploča kako biste se uspješno izolirali od bučnih susjeda. I ne zaboravite da možete računati na našu pomoć, koristeći kontaktni obrazac za tehnička pitanja.
